Umělá zátěž alá Danyk
Jak už jsem uváděl v elektro sekci, nápad na toto zapojení není můj, ale převzal jsem ho z webu danyk.cz. Ale i tak ho zde uvedu, hlavně kvůli úplnosti. Na těchto stránkách se chci naučit dokumentovat svoje projekty a to i ty co jsem zhotovil v minulosti a v soutěži krásy by neobstáli. Navíc alespoň uvedu můj přístup ke konstrukci, který se bude lišit u každého, protože nikdy nevíme "co šuplík dá".
Problém
Při stavbě laboratorních zdrojů, testování neznámých zdrojů, měření vnitřního odporu akumulátorů potřebujeme ze všech těchto zdrojů odebírat elektrický proud v řádu jednotkách ampér.Řešení

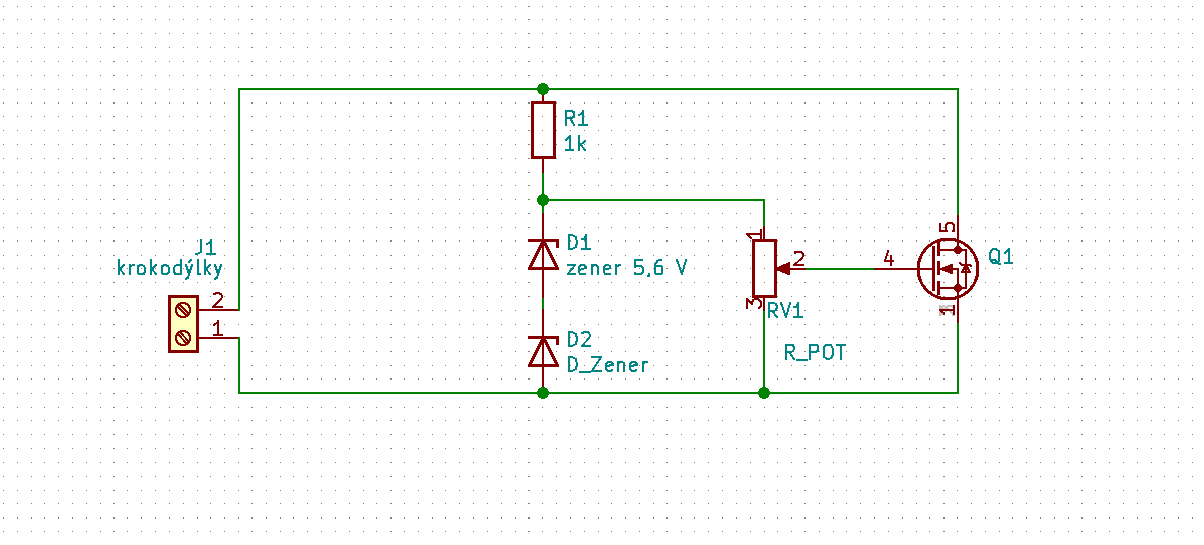

Pro tento účel by šla použít odporová kaskáda z výkonových odporů, ale u těch je problém mít dostatek hodnot odporu. Proto danyk zvolil přístup, kde částečně otevíráme MOSFET a používáme ho jako nastavitelný odpor (tak vznikl i název tranzistor - odpor který je v "transferu" neboli ve změně - zdroj: někde jsem to četl :) ). MOSFET jsem vypájel ze spínaného zdroje ale téměř jakýkoliv MOSFET by měl fungovat, jen je třeba si dát pozor při jakém napětí se začne otevírat. Podle toho se zvolí dioda
