Miliohmmetr
Problém
Tento projekt vznikl při výrobě bočníků pro ampérmetry. Velice brzy jsem zjistil, že na větší proudy jsou nutné bočníky v řádu desítek až stovek miliohmů. Bohužel digitální multimetry, které jsem měl doma, neměli v tomto rozsahu žádnou přesnost.Řešení

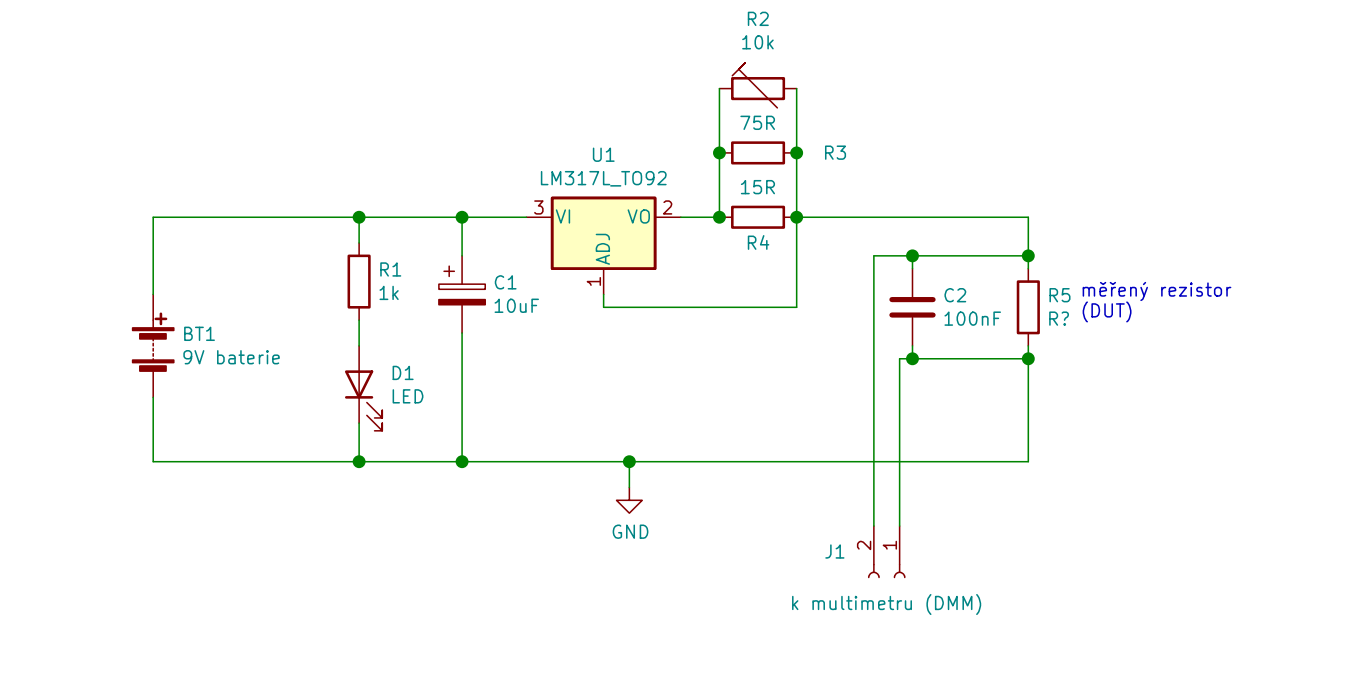

Velice rychle jsme narazil na spoustu složitých zapojení, ale chtěl jsem něco jednoduchého. To jsem našel na webu improwis.com které jsem zkopíroval, až na chybičku ve schématu, kterou jsem na schématu tady opravil.Princip je jednoduchý. Multimetry mají špatnou přesnost měření odporu pod jeden ohm. Ale mají dobrou přesnost při měření malých napětí v řádu milivoltů. IC LM317, který je zapojený jako zdroj konstantního proudu generuje 100 mA. Když tento proud proteče neznámým odporem vytvoří se na něm úbytek napětí, který přivedeme na vstup multimetru. Důležité je použít 4 vodičové měření, jinak bychom měřili i odpor drátů, které vedou k neznámému odporu.
\[ U = \frac{I}{R} = \frac{100 \mathrm{ mA}}{10 \mathrm{ m\Omega}} = \frac{10^{-1} \mathrm{A}}{10^{-2} \mathrm{ \Omega}} = 10^{-3} \mathrm{V} = 1 \mathrm{mV} \]

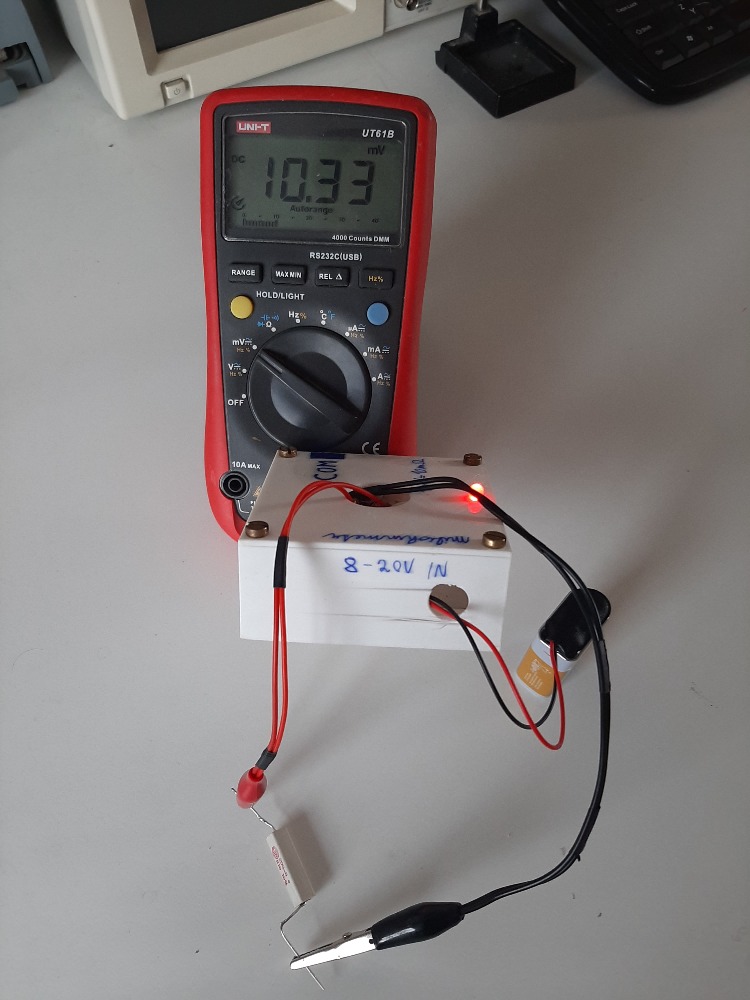

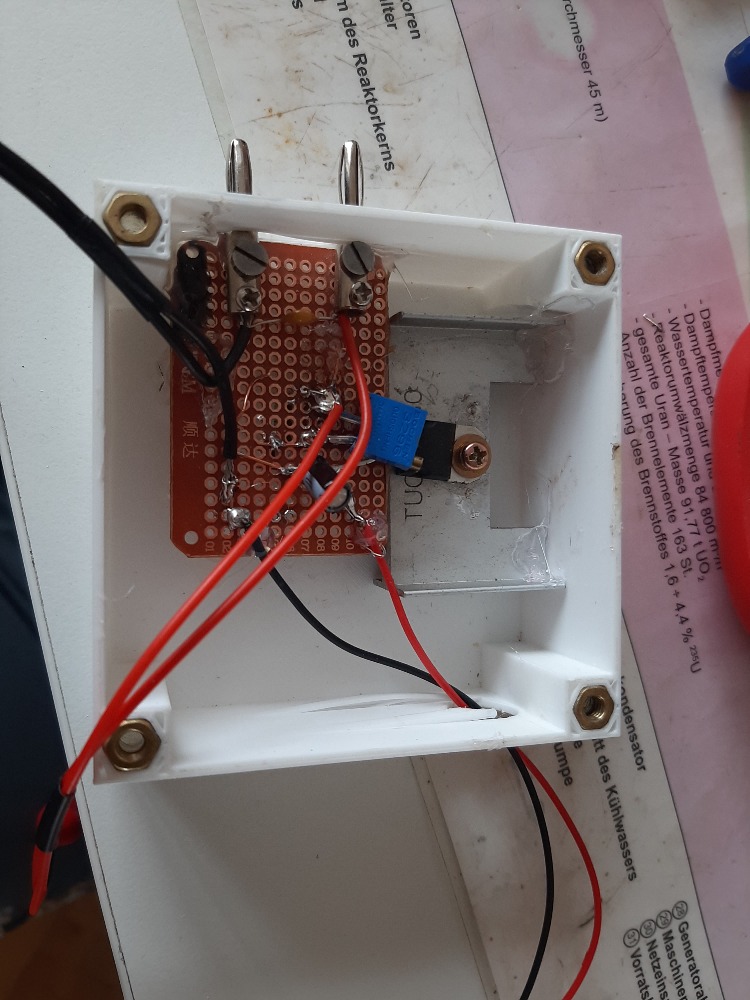

Z ohmova zákona vidíme, že úbytek napětí na odporu 10 miliohmů je přesně 1 milivolt. Takže napětí, které mutlimetr čte, stačí vynásobit deseti (neboli posunout si v hlavě desetinou čárku o jedno místo do prava) a máme náš chtěný odpor v miliohmech.LM317 jsem raději dal na chladič a celý obvod jsem dal do 3D tištěné krabičky od starého projektu.
